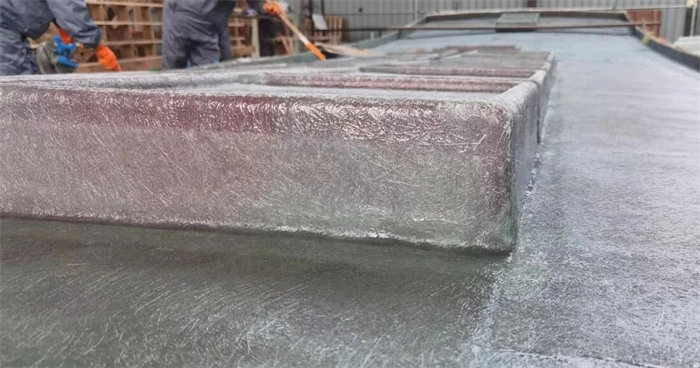

在玻璃鋼漁船的制作過程中，有時會遇到一個令人困擾的問題：制品表面長時間不干，摸上去粘手、發軟。這種現象被稱為表面發黏欠固化。它不僅影響美觀，更可能損害船體的最終強度和耐久性。幸運的是，通過分析原因并采取針對性措施，這個問題可以得到有效解決。
核心原因與關鍵對策：
一、嚴控施工環境
低溫與潮濕是表面欠固化的主要元兇之一。樹脂固化是一個化學反應過程，溫濕度對其速度影響巨大。務必避免在寒冷或濕度極高的環境下進行糊制工作，尤其是最后的面層施工。選擇溫暖、干燥的天氣進行關鍵工序至關重要。
二、優選面層樹脂
普通聚酯樹脂在接觸空氣的表面固化時，氧氣會阻聚反應，導致發黏。因此，最后一層（面層）樹脂應選用專門設計的氣干型（也稱觸變型或空氣干燥型）樹脂。這類樹脂含有特殊成分，能有效克服氧氣阻聚，確保暴露在空氣中的表面也能完全硬化，獲得光滑、干燥的效果。
三、精準調整固化體系(需謹慎)
在樹脂生產廠家推薦的配比范圍內，可嘗試適當增加固化劑（引發劑）或促進劑的用量，這能加速固化反應。但必須極其謹慎！ 過量添加不僅可能導致反應劇烈、產生過高熱量（有灼傷、變形甚至火災風險），還會使固化后的樹脂層變脆，嚴重影響力學性能。每次調整都應少量進行，并做好記錄和測試。
四、利用石蠟阻隔氧氣
一個有效的補救或預防措施是在面層樹脂中加入少量液體石蠟（俗稱蠟液）。加入后攪拌均勻。石蠟密度較低，在樹脂固化過程中會逐漸浮到最表層，形成一層極薄的蠟膜。這層膜有效地隔絕了空氣中的氧氣，消除了氧氣對表層固化的阻聚作用，從而幫助表面達到完全固化。使用時務必嚴格按照產品說明書的推薦比例添加，過量會影響層間粘接或后續噴漆。
五、材料存儲對固化的影響
樹脂、固化劑、促進劑需嚴格按存儲要求存放（如樹脂避免陽光直射，固化劑需低溫避光保存），過期或變質材料會直接導致固化不良；使用前需確認材料保質期，開封后未用完的材料需密封保存，避免受潮或與空氣長期接觸。
總結：
樹脂、固化劑、促進劑需嚴格按存儲要求存放（如樹脂避免陽光直射，固化劑需低溫避光保存），過期或變質材料會直接導致固化不良；使用前需確認材料保質期，開封后未用完的材料需密封保存，避免受潮或與空氣長期接觸。（本文來源于“新型玻璃鋼漁船”公眾號，轉載須經同意）
打印
